BOBINAS Y CONDENSADORES

ELEMENTOS ELECTRONICOS

ACUMULADORES DE ENERGÍA:
Son utlizados para poder entregar la energía almacenada en el instante que sea necesario dependiendo del diseño electrónico del circuito.

CONDENSADORES:
Estos elementos electronicos acumulan la energía eléctrica por medio de dos placas metálicas separadasd por un dieléctroco (aislante)

NOTA:
PROFE, ME TOMO LA ATENCIÓN DE PONER ESTA NOTA, YA QUE CUANDO USTED DICTO ESTA CLASE YO NO ESTUVE PRESENTE, POR LO TANTO NO SE EXACTAMENTE DE QUE SE TRATA ESTE TEMA, NO ENTENDI LOS EJERCICIOS QUE VI EN EL CUADERNO DE MIS COMPAÑEROS, A SI QUE, DISCULPEME POR NO ELABORAR EL BLOG DE ESTE TEMA.

CIRCUITO EN PARALELO

CIRCUITO EN PARALELO

Es circuito donde la corriente de divide al llegar al nodo, sigue su camino para luego encontrarse en otro punto.

Rt es la Resistencia total, es decir, la suma de todas las resistencias.

Rt= R1+R2+R3...

               R1*R2
     Rp= ----------
               R1+R2

LEYES DE KIRCHOFF

Se basan en la conservación de la energía y la carga en los circuitos eléctricos.
La Ley de Kirchoff nos presenta 2 leyes

- LVK= Ley de Voltajes de Kirchoff
              La suma de todos los voltajes en lazo. Si es cerrado es igual a cero (0)

LVK= 10V= 4V+6V
LVK=  10V= 10V
LVK=    0

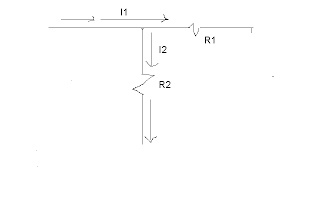

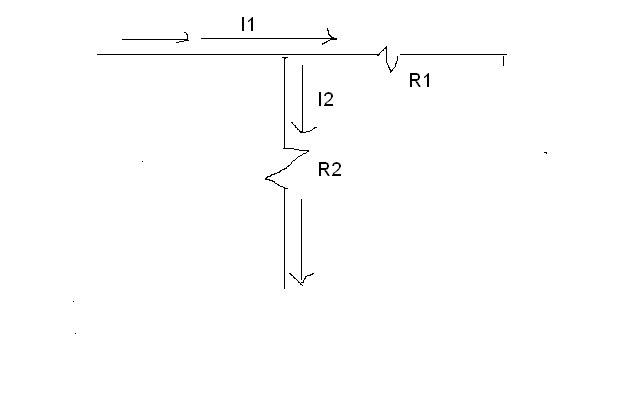

-LCR=Ley de Corrientes de Kirchoff

           La suma de corrientes que entran al nodo es igual a la suma de corrientes que salen del nodo.
           Caida = entrada de la corriente por el lado positivo
           Elevación = entrada de la corriente por el lado negativo

I=4A

I1=1,8A

I2=2,2A

I= I1+I2

4A= 1,8A+ 2,2A

4A=4A

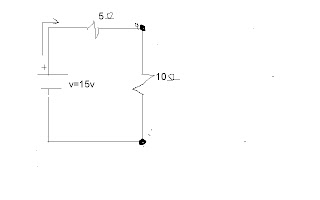

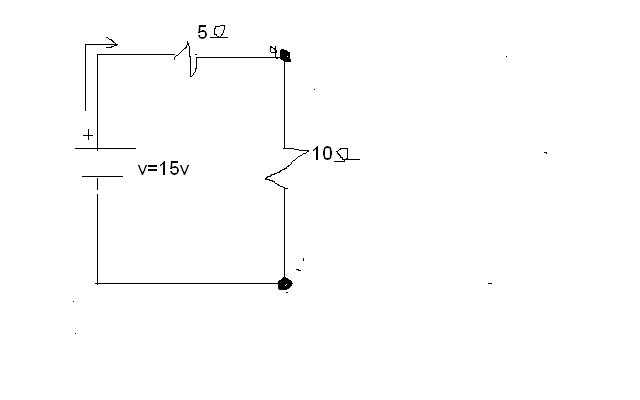

COMO HALLAR EL CIRCUITO

1.             20*20

     Rp=  ------------

                  20+20

                 400

    Rp=      ------

                   40

  Rp= 10

Rs=5+10
Rs=15

5. utilizar la ley de Ohm:

        V                   15
  I= ------ =         -----  =  1A
         R                   15

6. V15 = I*R15
    V15=1A*15
     V15= 15V

7. LVK
   15V - 15V=0
      0  = 0

8.

9. Vx= I*Rx

    V5= 1A*5

    V5= =5V

    V10=1A*10

    V10=10V

10.LVK

    15V- 5V - 10V =0

      15V-15V=0

         0=0

12.         V

     Ix=  -----
              Rx

                10V

        I1= --------= 0,5A

                 20

                10V

        I2= --------= 0,5A

                 20

13. LCK

     I= I1*+I2

     1A= 0,5A + 0,5A

      1A = 1A



CIRCUITO EN SERIE

¿QUE ES UN CIRCUITO?

ES UN LAZO CERRADO AL PASO DE LA CORRIENTE.

CIRCUITO EN SERIE:
Se define como el circuito donde la corriete electrica tiene un solo camino para llega al punto de partida, sin importar los puntos intermedios.

LEY DE OHM

Es la ley que afirma que la corriente que circula por un conducor eléctrico es directamente proporcional a la tensión e inversamente propocional a la resistencia, siempre y cuando su temperatura  se mantenga constante.

          V

 V =  ----

          R

V= I*R

Rs = R1 + R2....

*PROCEDIMIENTO PARA CALCULAR UN CIRCUITO EN SERIE:

1. Rs= R1+R2

    Rs= 5 + 7

    Rs= 12

2.

3.         V              10

      I = ---  =  I=  ----- =   0,833A

             R              12

4.

5.Vx=I*R1

   V1= 0,833A*5

   V1= 4,17 V



   V2= I*R2

   V2= 0,833*7

   V2= 5,83

6.comprobar

  V=V1+V2

  10V = 4,17 + 5.83

   10V= 10V
